          全自動2.5次元影像測量儀
          全自動2.5次元影像測量儀
          型號: DBM5040
          0

          儀器特點:
          三軸均采用進口HIWIN高精度直線導軌、研磨級滾珠絲桿傳動,噪音低振動小,動態幾何誤差變形最??;

          采用山東濟南青優質花崗巖大理石底座、雙立柱,具有良好的溫度穩定性、抗實效變形能力。
          采用固定龍門式結構,測量精度高穩定性、保證高速運行時定位精準度。
          有限元結構分析及優化結構設計為該系列保證了系統整體的高精度及高穩定性。
          采用自主知識產權的KMN集成式控制盒和進口高性能伺服電機驅動,實現全閉環的控制。


          型號 DBM-322 DBM-432 DBM-542 DBM-652
          X\Y\Z測量行程 300*200*200 400*300*200 500*400*200 600*500*200
          工作距離 95mm

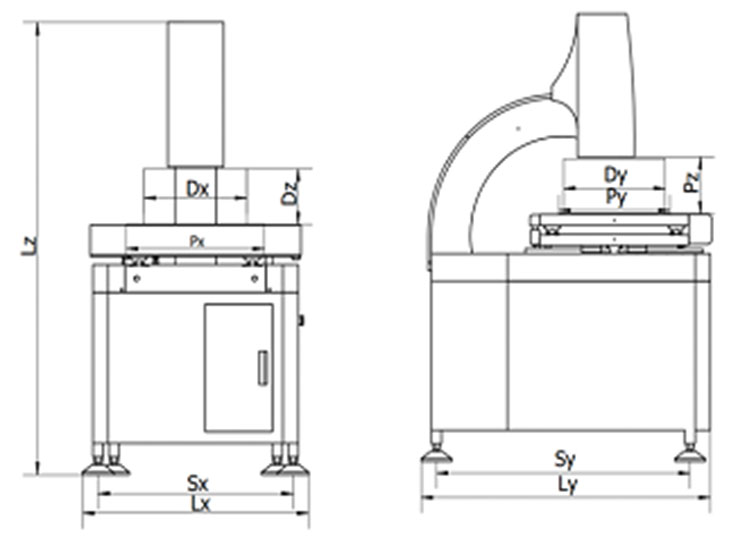

          外形尺寸
          Lx*Ly*Lz
          600*760*1600 700*930*1600 800*1100*1600 1000*1260*1600
          最大載荷 30Kg 30Kg 30Kg 30Kg
          儀器重量(約) 180Kg 260Kg 330Kg 450Kg
          電源 220V+10%,   50HZ-60HZ
          示值誤差 (3.0+L/200)μm
          計算機 聯想品牌商務機:酷睿雙核 2.5/內存2G/硬盤500G/19″液晶彩色顯示器
          接觸式測頭 英國RENISHAW MCP接觸式測頭(選配)
          控制傳動計數系統 進口TBI研磨級滾珠絲桿
          進口HIWIN-P級直線導軌
          進口高性能伺服電機
          750全閉環控制系統
          1μm 封閉式玻璃光柵尺
          影像系統 美國TEO高清彩色1/3″攝像機+圖像卡          影像放大倍數28 X -180X
          高清晰連續變倍鏡頭/放大倍率0.7-4.5X
          可選配:0.5X物鏡,放大倍率15-115X
          可選配:2X物鏡,放大倍率60-460X
          光源系統 程控八分區環形表面光源+平行輪廓LED冷光源

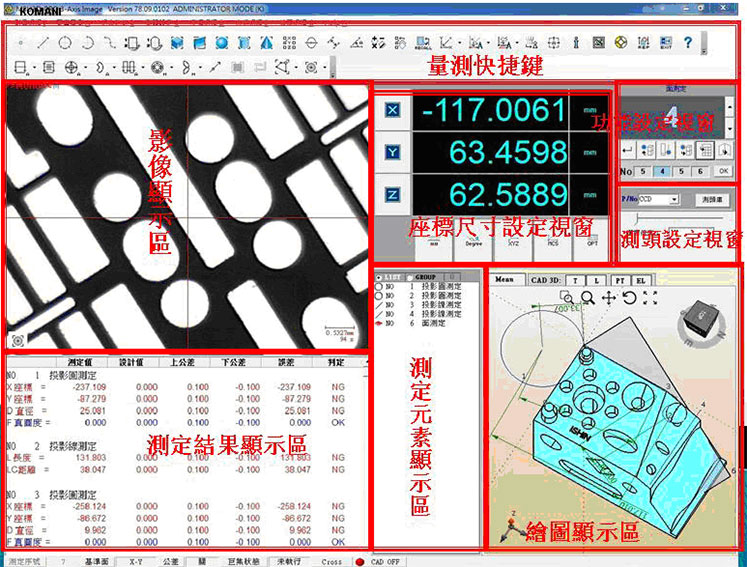

          測量軟件:
          CNC2.0是一款真正的復合式軟體,研發團隊25年專業量測軟體的成功開發經驗,將激光、測頭和影像完美結合的一款全新的復合式量測軟件。
          操作間單、功能強大,集合了CAD導入比對、全圖形化顯示、快速點擊操作、即時數據比對、報告格式多樣化、演算法先進等多項特點,在演算法的先進和準確度上,也一樣給予保證。
          廣泛地應用于機械加工、電子、汽車、五金、模具、精密制造、塑膠橡膠品、光電、手機、PCB板、電子元件、半導體、觸控式屏幕、液晶面板、醫療器材、刀具、軸承、端子等行業。


          軟件功能:
          1、完整的幾何尺寸(點、線、面、圓、球、圓柱、弧、圓錐)、形位公差(直線度、平面度、真圓度、真球度、圓柱度、位置度、平行度、垂直度)測量功能。

          2、斷電等異常關閉時,軟件可自動恢復數據,防止已測量數據無法恢復影響工作效率。
          3、提供強大的線性與非線性補償功能,保證機臺精度更高。

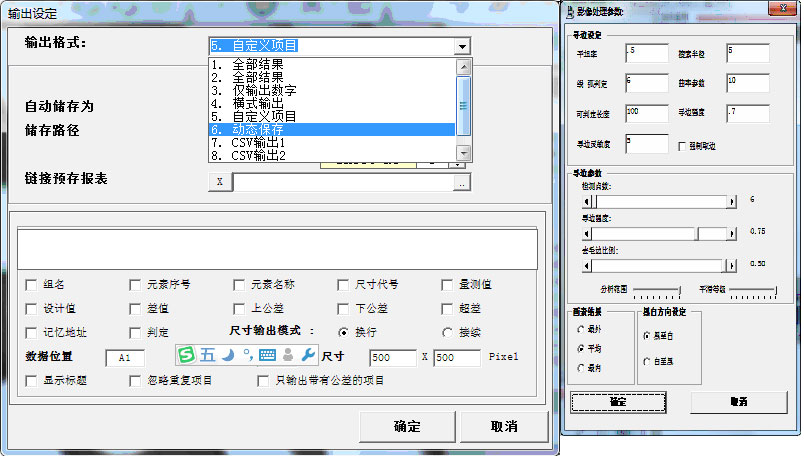

          4、測量結果可轉出 多種樣式EXCEL、WORD編輯,并可設定公差等級,可做 OK、NG 的立即判斷。
          5、測量圖形化,標注清晰、明了;并可存 IGES、DXF 文件格式,是CAD逆向工程的最佳利器。

          6、編程序自學習、陣列復制等功能實現大批量自動檢測,提高工作效率。
          7、超強影像去毛邊功能,可避開線段重迭處,斷裂線段。
          8、程序設計更簡單,無需記憶任何復雜指令全中文化編輯;所有步驟直接在軟件下可視化修改。
          9、拼圖拍照功能可將圖形保存成數位格式,方便后期查看具體細節 ,也可快速定位。
          10、多國語言窗口軟件(支持中、英、日、韓、德)。
          11、方便快捷的工件坐標系設定(原點、軸擺正、面擺正、旋轉、偏移)。
          12、支持鼠標、鍵盤、屏幕、搖桿等多種方式移動,更方便尋找測量對象。
          13、支持快速自動對焦,減少人為誤差。
          14、快速定位(要素區 繪圖區 數字區 圖片導航等)到被測區域。
          15、超強影像去毛邊功能,可避開線段重迭處,斷裂線段。
          16、多種方式影像尋邊工具,測量元素方式更簡單、精確。

          17、全局掃描功能可快速得到異形產品輪廓轉換成CAD格式,實現快速抄數、工程逆向。

          18、網版量測功能網版工件影像線量測:直接在欲掃描的邊緣上框選線段的大致位置,軟件可自動分析網版底下的對象邊緣,進行線量測。

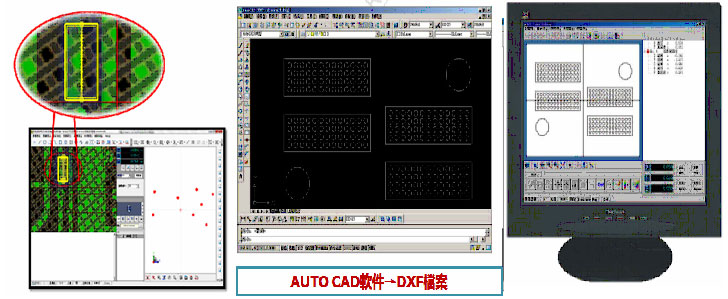

          19、CAD比對脫機編程模塊:(選配)
          1.可加載 DXF 文件并直接轉為量測程序,縮短編輯程序時間。
          2.可脫機作業 ( 在另一臺 PC 操作 ),不會影響機臺的正常運作。
          3.適用需量測大量尺寸的工件,可方便、快速的進入自動量測,節省量測時間。

          20、接觸式測頭模塊(選配):支持完整的3D測量,且可以實現影像@測頭共中心測量以及編程后自動測量。
          21、非接觸式激光模塊(選配):可通過影像指定量測位置,實現狹小等工件區域的平面度、高度的檢測。
